개요

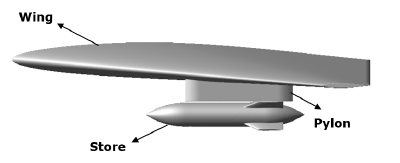

항공기가 외부 장착물을 분리하는 과정에서 서로 간섭하는 영향을 분석하기 위해 미공군 Eglin 기지에서 수행했던 풍동 실험을 CFD로 모사한 문제입니다. 외부 장착물의 궤적 및 자세각, 그리고 압력계수 비교를 통해 이동 물체 주위의 유동 해석을 검증합니다.
문제 정의
- 압축성 비정상 유동
- 마하수 = 0.95
- Static 압력 = 35988 Pa
- Static 온도 = 236.639 K
- 받음각 = 0도
FAMUS 셋업
- 옥트리 질점 약 269만개, 프리즘 질점 약 248만개
- 유동 타입 = 압축성 비정상 유동
- 점성 모델 = 비점성(Euler)
- 공간차분법 = 3rd order MLP
- 시간차분법 = LU-SGS
- Flux 기법 = M-AUSMPW+
해석 결과

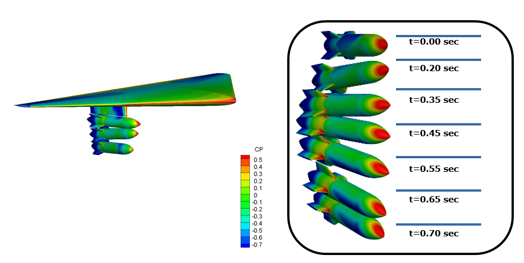

- 압력계수 contour 및 외부 장착물 궤적
- 압력계수 비교
- 궤적 및 자세각 비교
참고문헌
- Heim, E. R. CFD wing/pylon/finned store mutual interference wind tunnel experiment. Arnold Engineering Development Center, Air Force Systems Command, United States Air Force, 1991.
- Sunay, E. Y., et al. Numerical simulations of store separation trajectories using the EGLIN test. Scientific Technical Review, 63(1) ,2013.
