인쇄 레벨링 CFD 자동화 해석 프로그램 개발
인쇄 레벨링 CFD 해석을 위한 형상생성, 격자 생성, 해석, 후처리의 전 과정을 자동화한 전용 프로그램을 개발하였습니다.
2D 설계 도면을 픽셀 형태로 읽어오고 이를 수정하여 3D 형상을 만듭니다.
오픈 소스 3D 모델링 라이브러리인 OpenCASCADE를 이용하여 형상을 만들고, 오픈 소스 격자 생성 툴인 SALOME를 이용하여 3D 형상 표면격자를 만듭니다.
blockMesh를 이용하여 공간격자를 구성하고 만들어진 3D 형상 표면격자를 이용하여 레벨링 paste의 초기 조건을 설정합니다.
동적 접촉각, 표면장력, 점성 등의 조건에 대해 VOF 다상유동 솔버를 이용하여 최종 형상을 시뮬레이션합니다.

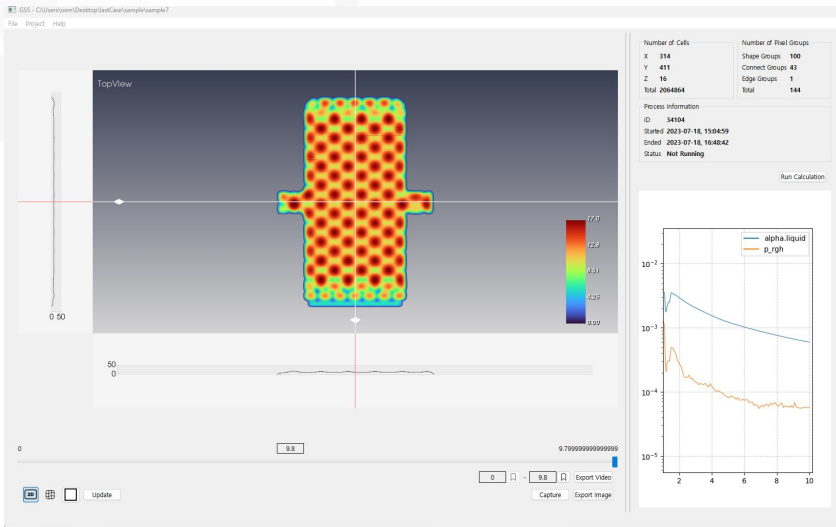

데이터, 이미지, 애니메이션 추출 등의 후처리 과정을 자동화하였습니다.
