| 🔹 건축물 내부 압력차 평가 - 건축물 풍압 + 연돌효과 고려
- CFD 해석 (WindTunnelFoam) → 바람에 의한 풍압 평가
- CONTAM → 연돌효과 분석
- 수직공간: 열부력에 의한 압력
- 수평공간: 압력 분담율
🔹 대상 건물 : 주상복합 1개동
|

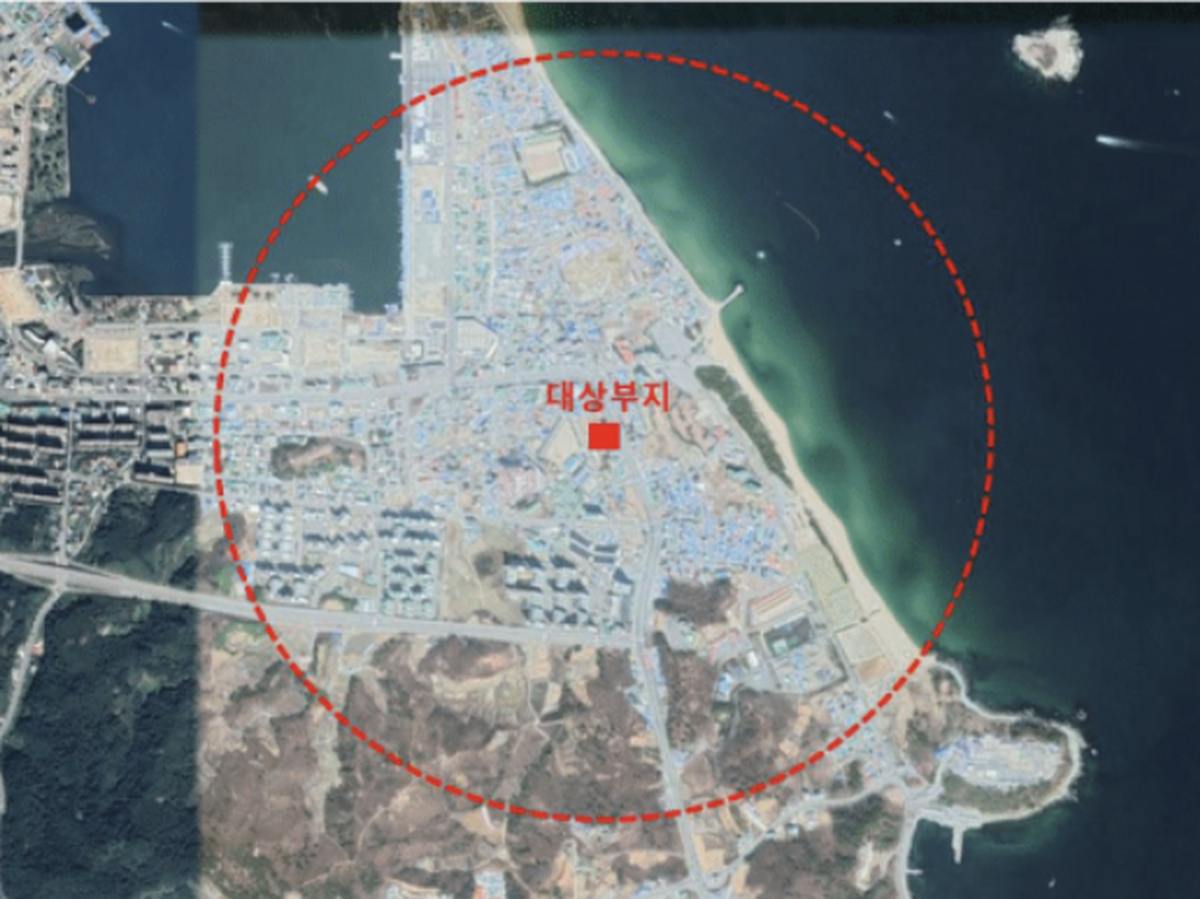

| 바람에 의한 건축물 풍압 🔹 해석 영역 - 대상 건물 중심 반경 1,000 m

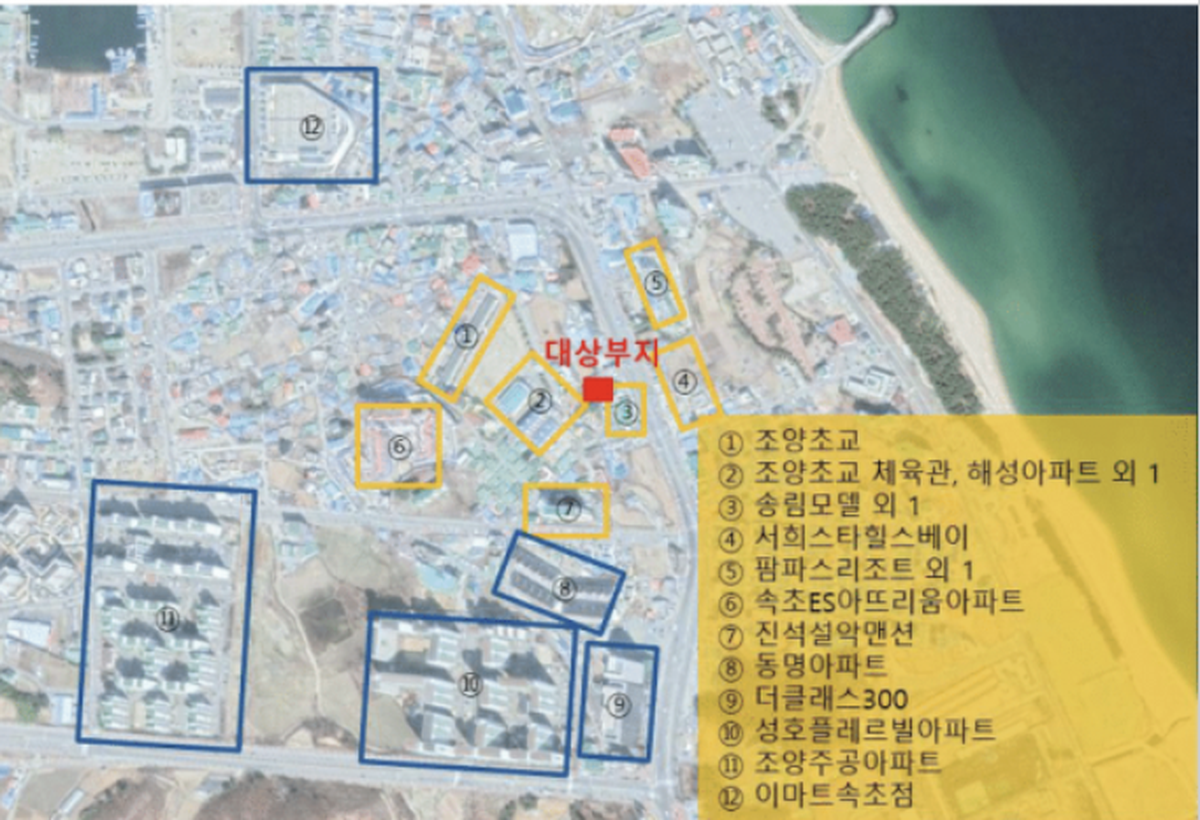

- 주변 건물 12개동 포함

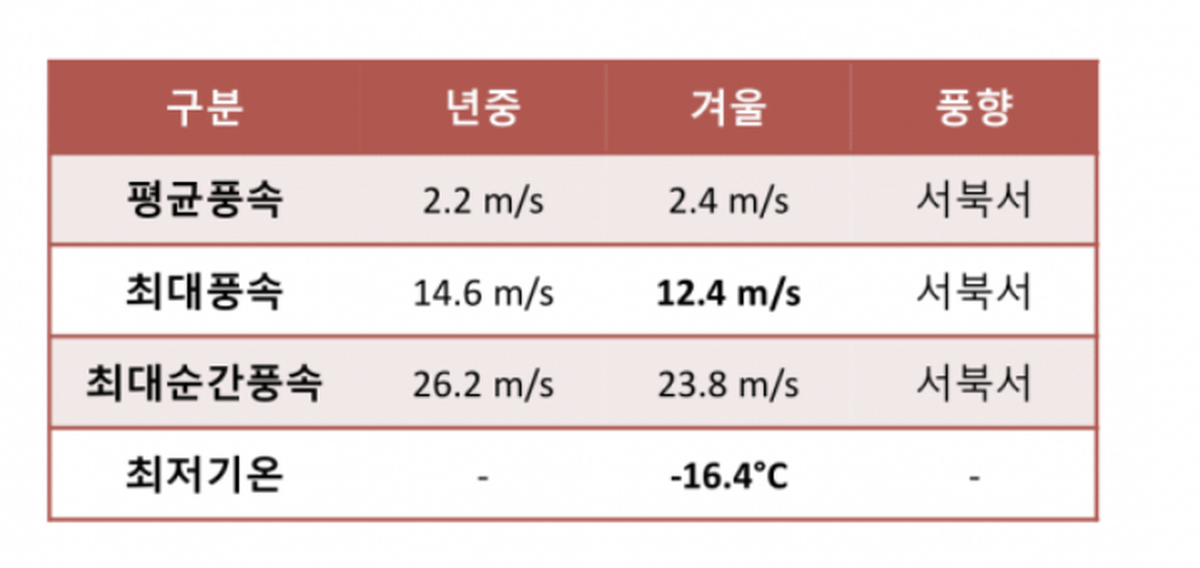

🔹 해석 조건 - 속초 지역 10년 기상 데이터 활용

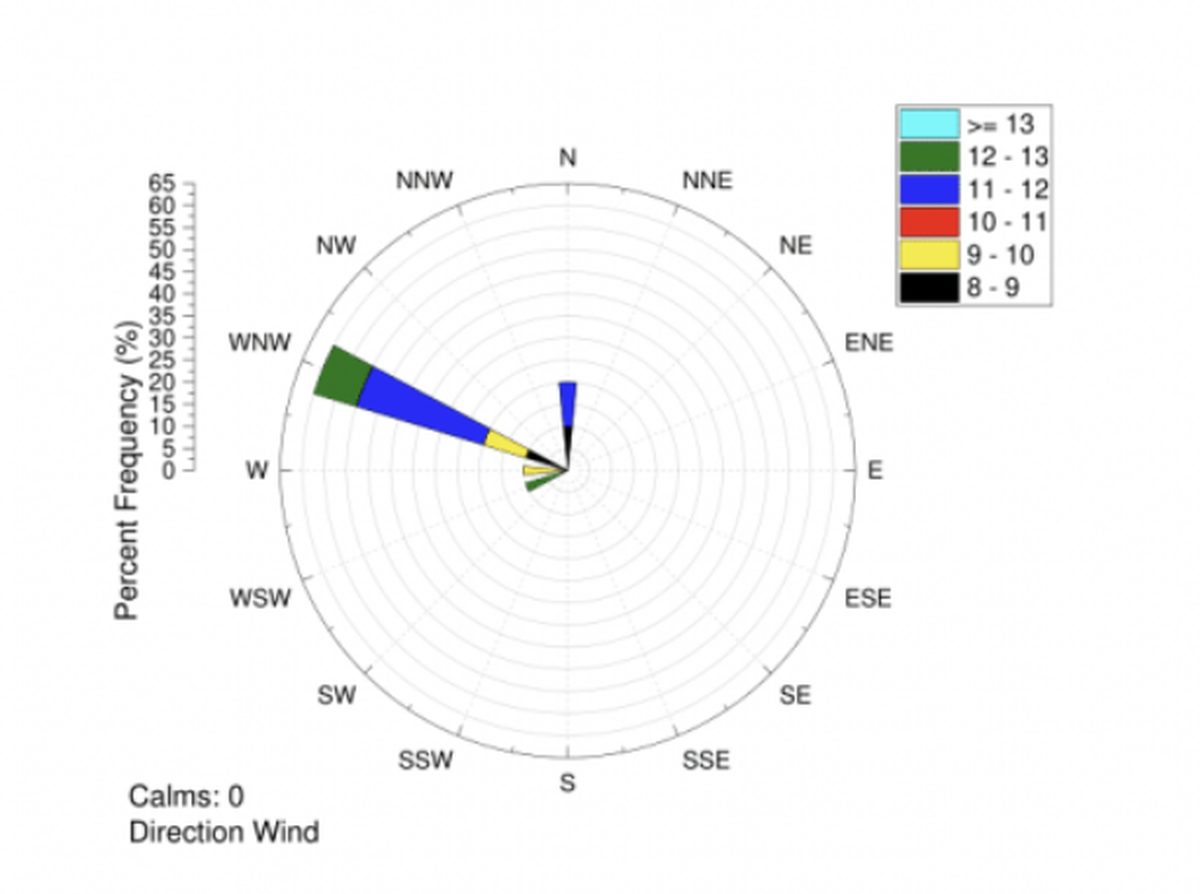

- 겨울철 풍향 및 최대풍속 적용
- 건축구조기준 풍속형상 준
|
|
|
|
|
연돌 현상이란 건물 내/외부의 온도차에 의해 건물 내부의 공기가 상승하는 현상으로 ‘굴뚝효과’라고도 부릅니다.
이러한 연돌 현상은 엘리베이터 도어 작동 불량, 도어 주변의 소음발생, 건물 저층 실내 온도 저하, 건물 냉난방 불균형 등의 원인이 됩니다.
연돌 현상 분석을 위해서는 건축물 내부 압력차를 계산해야 됩니다.
본 컨설팅에서는 CFD 시뮬레이션을 통해 건축물의 풍압을 예측하고, CFD 시뮬레이션 결과와 건물 내/외부 온도차 정보를 이용하여 연돌 현상을 분석하였습니다.
건축물 풍압 계산은 OpenFOAM 기반으로 넥스트폼이 개발한 WindTunnelFoam을 이용해 CFD 해석을 수행하여 풍압계수를 도출하였으며, 이 때 해석 조건은 기상분석 자료를 사용하였습니다.
연돌 효과 계산은 NIST에서 개발한 네트워크 기법의 CONTAM 코드를 사용하였습니다. 기상 조건에 따른 연돌 효과를 분석하여 문제 발생이 예상되는 지점을 예측하고, 저감방안을 제시하였습니다.
