🔹개요
Sparrow III 미사일은 1950년대 미국의 Raytheon 사에서 개발한 공대공 미사일입니다.
얇고 긴 동체에서 발생하는 와류가 미사일 핀과 간섭하여 정확한 공력 성능 예측이 어려운 문제입니다.
다양한 받음각에서 해석을 수행하여 풍동실험, 타 CFD 해석결과와 공력계수를 비교하였습니다.

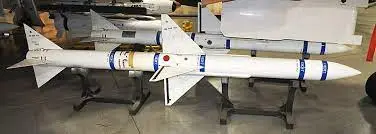

AIM-7 Sparrow III 미사일
🔹문제 정의
- 압축성 정상 유동
- 마하수 = 1.5
- Static 압력 = 18114.8 Pa
- Static 온도 = 233.793 K
- 레이놀즈수 = 8.20E06
- 받음각 = 0, 5, 11, 17, 23, 27, 32도
- Reference length = 0.5486 m
- Reference area = 7.30E-04 m^2
Sparrow III 미사일 형상
🔹FAMUS 셋업
- 옥트리 질점 약 248만개, 프리즘 질점 약 269만개
- 유동 타입 = 압축성 정상 유동
- 점성 모델 = 난류 kw-SST
- 공간차분법 = 3rd order MLP
- 시간차분법 = LU-SGS
- Flux 기법 = M-AUSMPW+

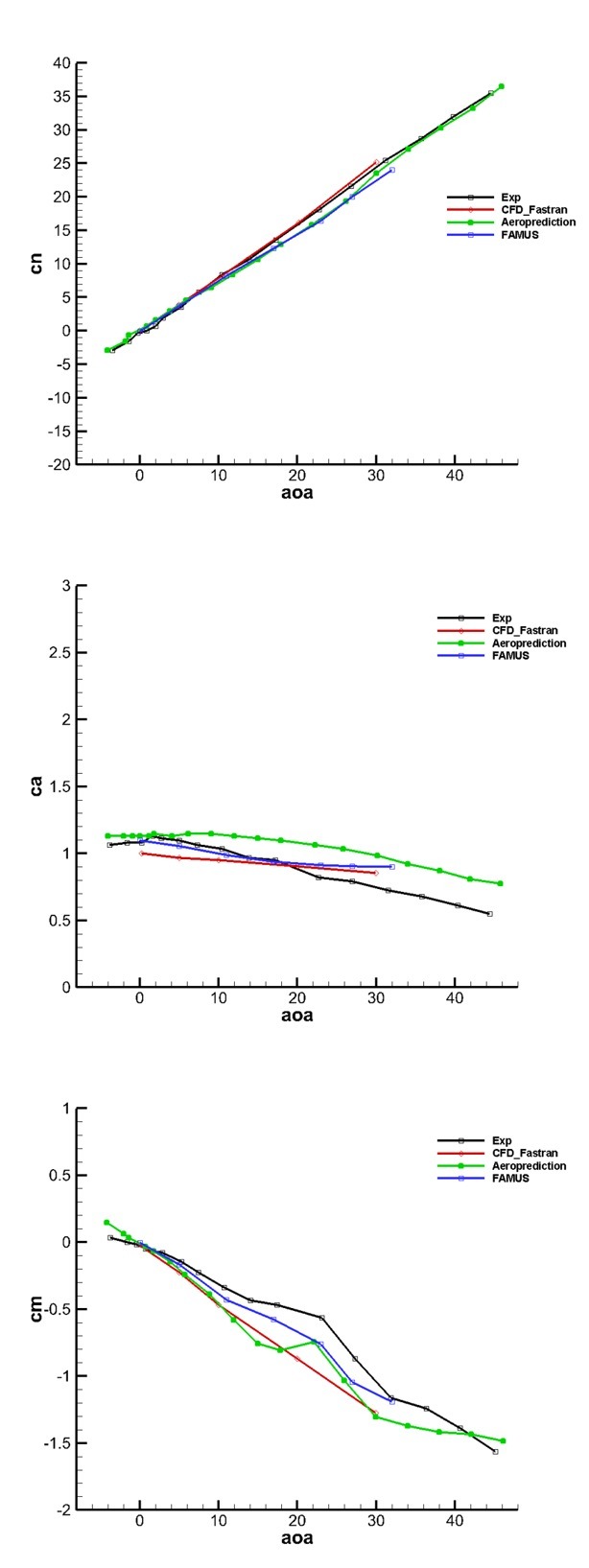

🔹해석 결과

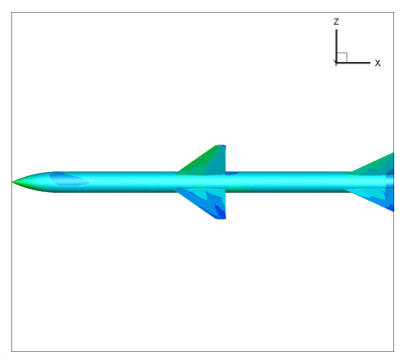

압력 분포 결과(받음각 11도)
참고문헌
Monta, W. J. Supersonic aerodynamic characteristics of a sparrow iii type missile model with wing controls and comparison with existing tail-control results. NASA, Scientific and Technical Information Office, 1997.
Atik, H., et al. Prediction capabilities and comparison of panel, semi-empiric and cfd codes for missile aerodynamic analysis. AIAA conference, 2008.
