🔹개요
ONERA M6 날개는 1972년 프랑스 국립 항공우주 연구소 ONERA에서 3차원 천음속 유동 연구를 위해 설계된 날개 형상입니다.
날개 형상은 단순하지만 난류 경계층 천이, 충격파-경계층 상호작용, 유동박리 등 천음속 유동의 다양한 현상들을 관찰할 수 있어
CFD 검증용 문제로 오랫동안 사용되어 왔습니다.

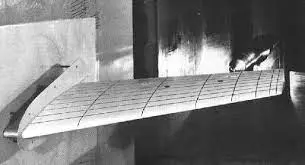

ONERA M6 풍동실험
🔹문제 정의
- 압축성 정상 유동
- 마하수 = 0.8395
- Static 압력 = 80558.7 Pa
- Static 온도 = 255.36 K
- 레이놀즈수 = 11.72E06
- 받음각 = 3.06도
- Reference length = 0.64607 m
- Reference area = 1.51499432 m^2

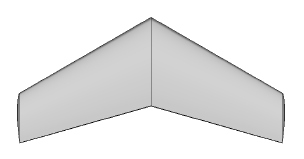

ONERA M6 날개 형상
🔹FAMUS 셋업
- 옥트리 질점 약 284만개, 프리즘 질점 약 357만개
- 유동 타입 = 압축성 정상 유동
- 점성 모델 = 난류 kw-SST
- 공간차분법 = MLP MINMOD
- 시간차분법 = LU-SGS
- Flux 기법 = M-AUSMPW+
- 해석 결과

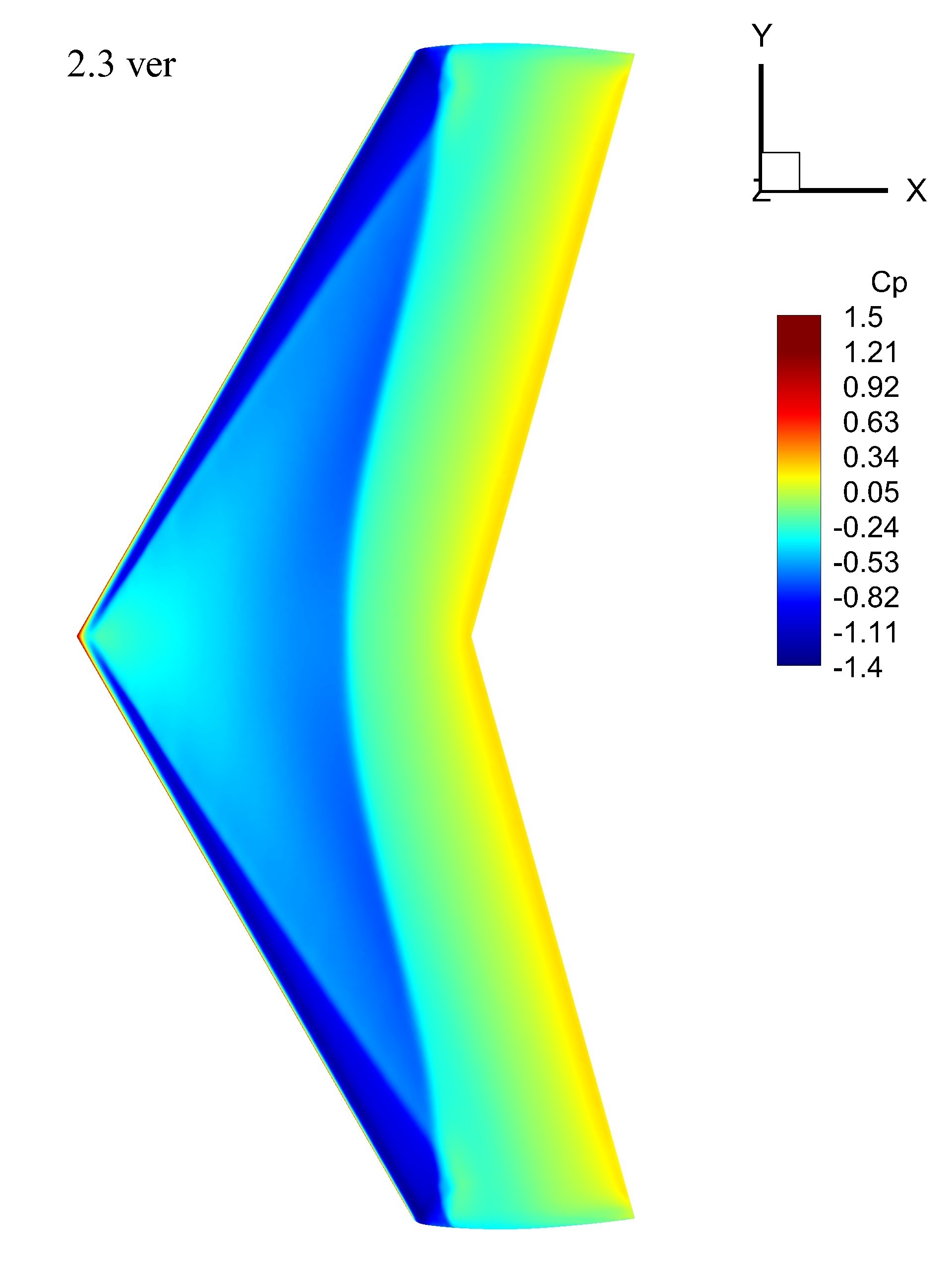

- 압력 분포 결과

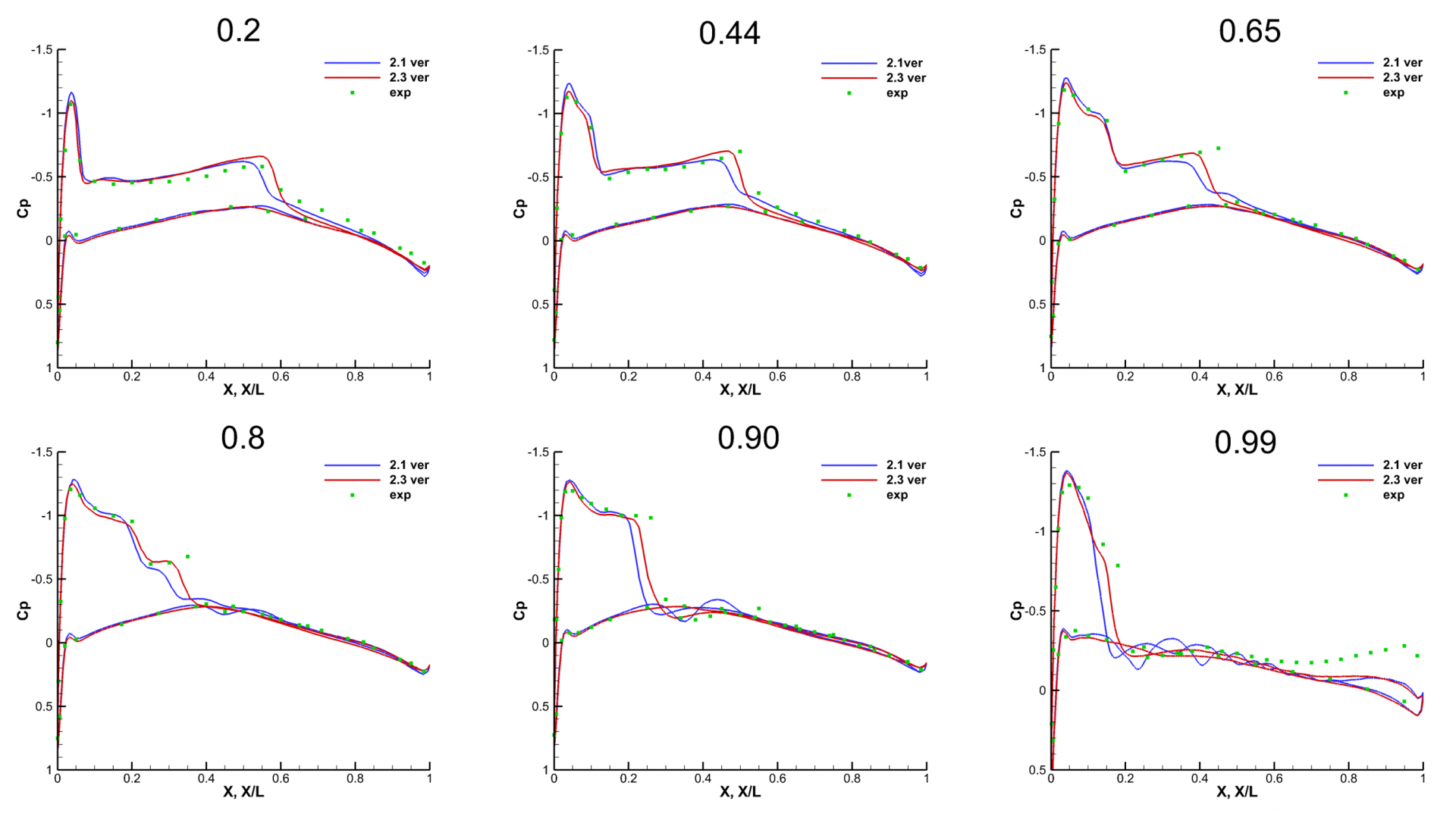

풍동실험 결과와 압력계수 비교 (상단의 숫자는 날개 span 위치를 의미)
참고문헌 Schmitt, V. and Charpin, F. Pressure distributions on the onera-m6-wing at transonic mach numbers. AGARD-AR-138, 1979.
|
|
|
|
